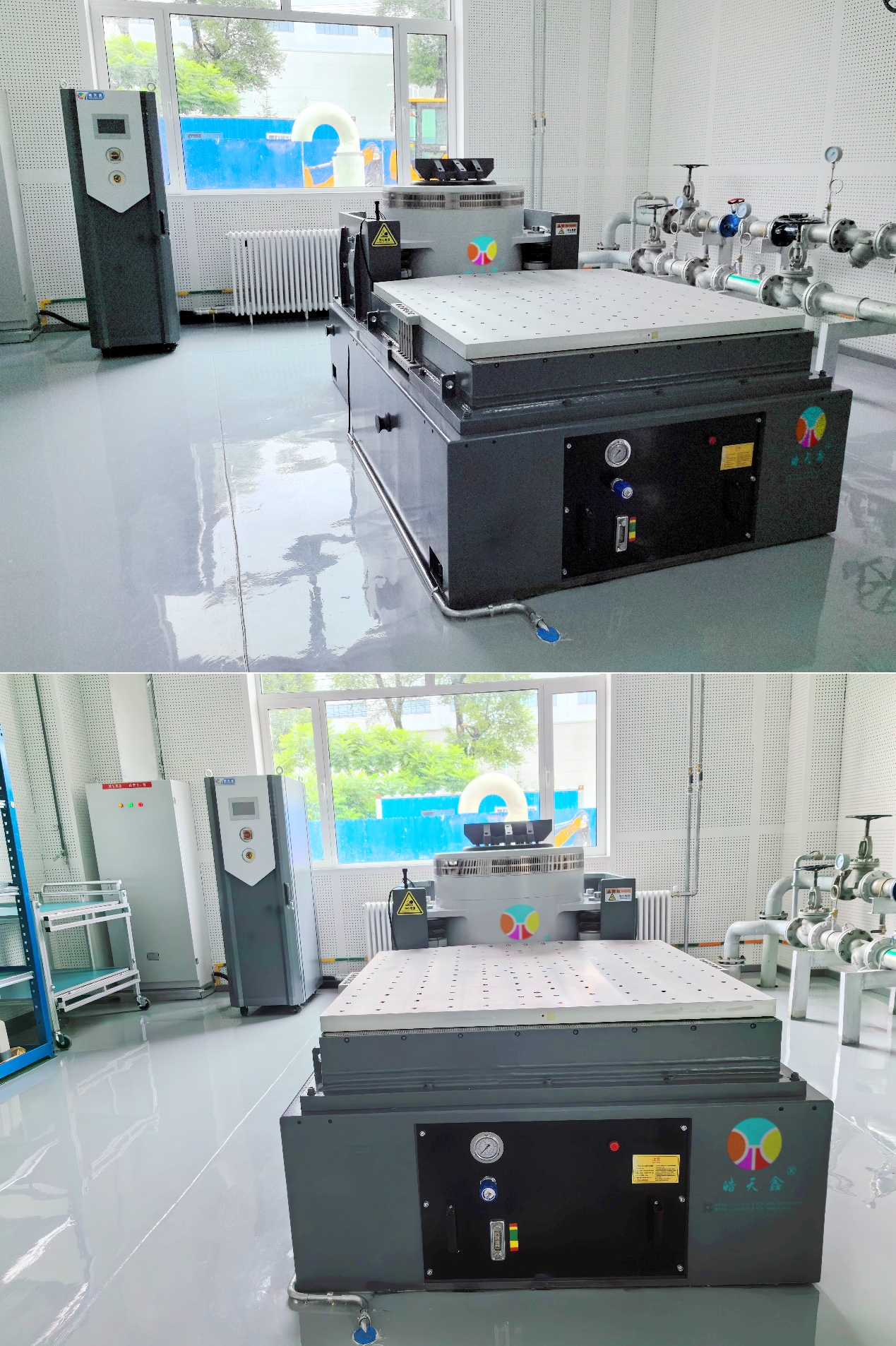

電動振動試驗系統

HT-DT-1000-20 高性能電動振動試驗系統是一款設計精密、動力強勁的綜合性測試設備，專為在實驗室環境中模擬真實振動環境而設計。它為核心科研、產品開發及質量驗證提供了可靠的振動激勵源，廣泛應用于航空航天、汽車電子、精密儀器、電子產品及包裝運輸?shù)榷鄠€領域，用于進行環境適應性、結構強度、疲勞壽命及可靠性測試。

本系統由高性能振動臺臺體（DT-1000）、大功率開關功率放大器（PA-20）及高效冷卻系統集成構成，具備頻率范圍寬、推力大、加速度高、波形控制精準等特點，能夠滿足從低頻到中高頻、從正弦定頻到隨機振動的嚴苛測試需求。

一、 核心性能參數詳解

動力性能出色：

1）額定推力： 9.8 kN，提供持續穩定的振動激勵。

2） 沖擊推力： 29.4 kN，具備強大的瞬間過載能力，可模擬沖擊事件或進行高加速度測試。

3）上限加速度： 784 m/s2 (約80g)，可對試件施加高的應力水平。

4）上限速度： 2.5 m/s，確保在中高頻段也能傳遞足夠的能量。

5）上限位移： 100 mm (峰峰值)，提供大幅值的低頻振動能力。

適用范圍寬廣：

1）頻率范圍： 1 Hz ~ 2500 Hz，覆蓋了絕大多數工程振動測試頻段。

2）上限載荷： 200 kg，可容納較大尺寸或重量的測試樣品。

3）臺面尺寸： 直徑240mm，提供標準的安裝接口，便于夾具設計與安裝。

4）容許偏心力矩： 300 N·m，允許試件重心有一定程度的偏離，增強了實際測試的靈活性。

高效運行與精準控制：

1）運動部件質量： 12.5 kg，優化的動圈設計有助于實現更高的高頻響應和加速度能力。

2）系統消耗功率： 30 kVA，體現了系統的能量轉換效率。

電動振動試驗系統

 應用領域

本系統適用于但不限于以下測試項目：

1）正弦振動測試： 尋找產品共振點、進行掃頻耐久測試。

2）隨機振動測試： 模擬真實運輸、使用環境中的寬帶振動，用于可靠性評估。

3）經典沖擊與瞬態波形模擬： 利用其高沖擊推力能力。

4）產品篩選測試 (HALT/HASS)： 通過高應力加速發現產品潛在缺陷。

5）結構強度與疲勞試驗： 驗證零部件及整體結構的力學性能。.

產品核心優勢

1）高頻覆蓋，精準模擬： 高達3000Hz的工作頻帶，能有效復現航空航天高頻振動譜，為產品可靠性提供更嚴苛、更真實的考核。

2）動力強勁，性能穩定： 高達29.4kN的峰值推力與784 m/s2的加速度能力，可執行高量級鑒定試驗，系統運行穩定可靠。

3）航天級控制精度： 采用FJ-1000全數字控制技術，確保在寬頻帶內實現高保真的波形控制與信號復現，滿足精密測試需求。

4）強大的負載適應性： 200kg的承載能力及300 N·m的偏心力矩容限，支持復雜工裝夾具及不對稱試件的安裝與測試。

5）高效集成與冷卻： 一體化設計的冷卻系統，保障設備在滿負荷狀態下長時間連續穩定運行，滿足航空航天產品長時間的耐久性試驗需求。
